Componentes para un marco de cable en redes de acero inoxidable
Lancelot Miserachs
5 min
¿Has decidido instalar tu malla con un marco de cable? ¿Tienes dudas sobre qué mecanismos existen para ello y cómo se utilizan? Entonces estás en el lugar adecuado. En este post te explicamos las diferencias entre los varios sistemas que más utilizamos y, al final, podrás escoger el que sea más adecuado para ti, o sabrás si necesitas valorar otras opciones.
1 — Los extremos del cable

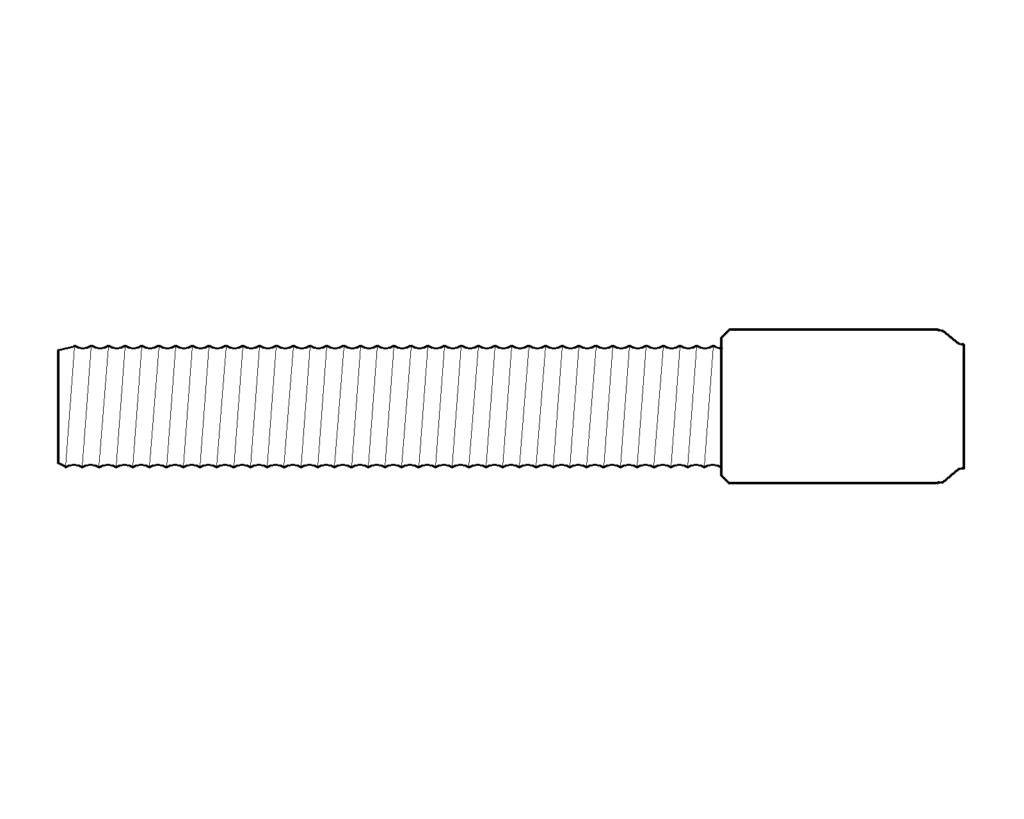

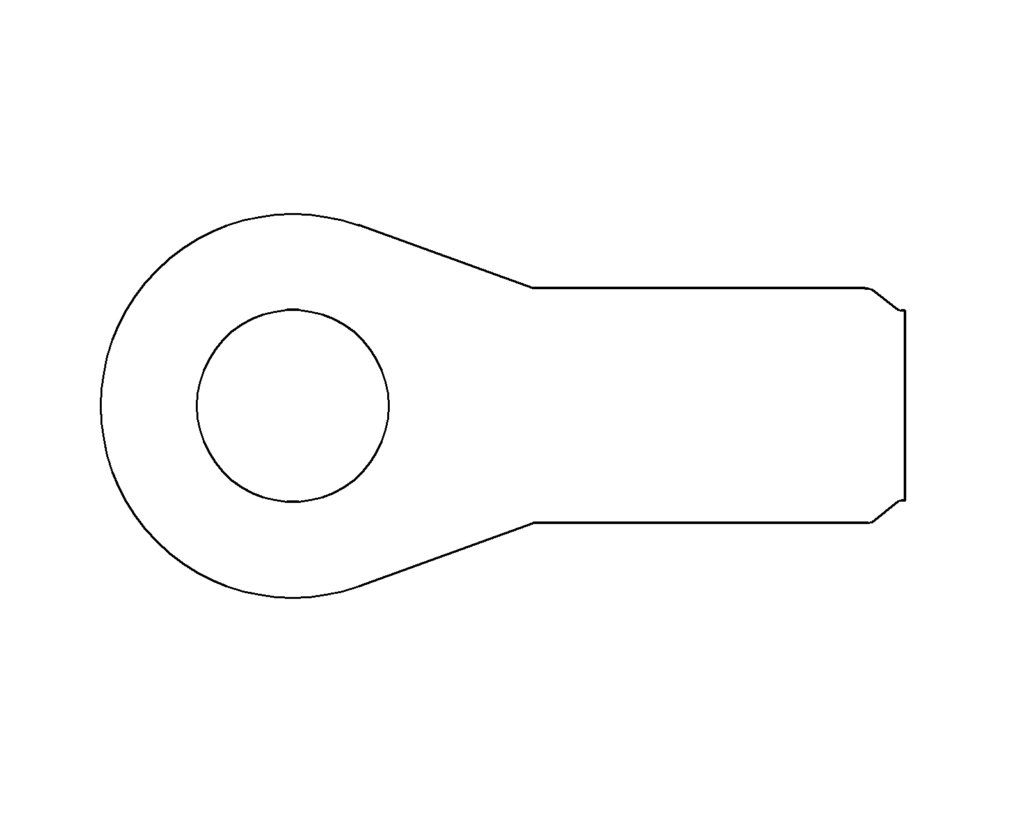

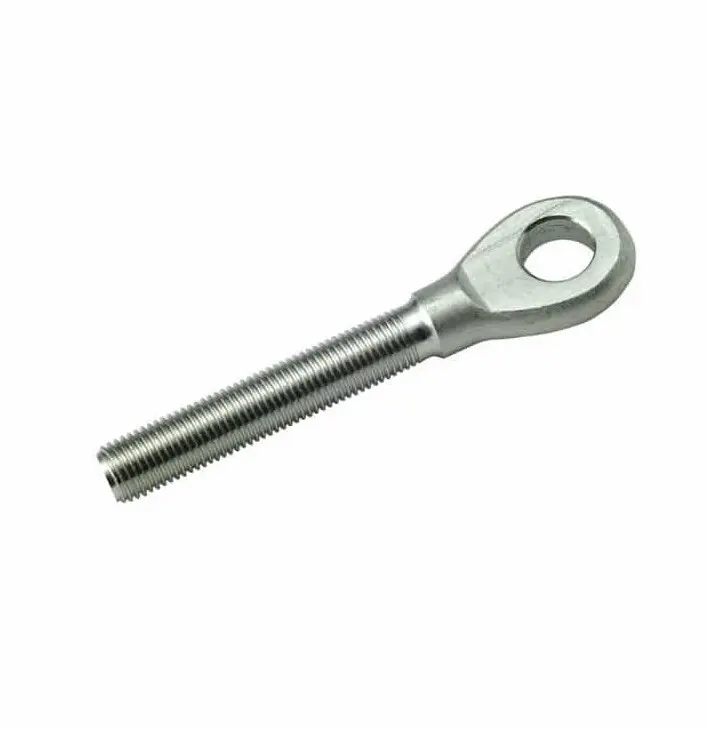

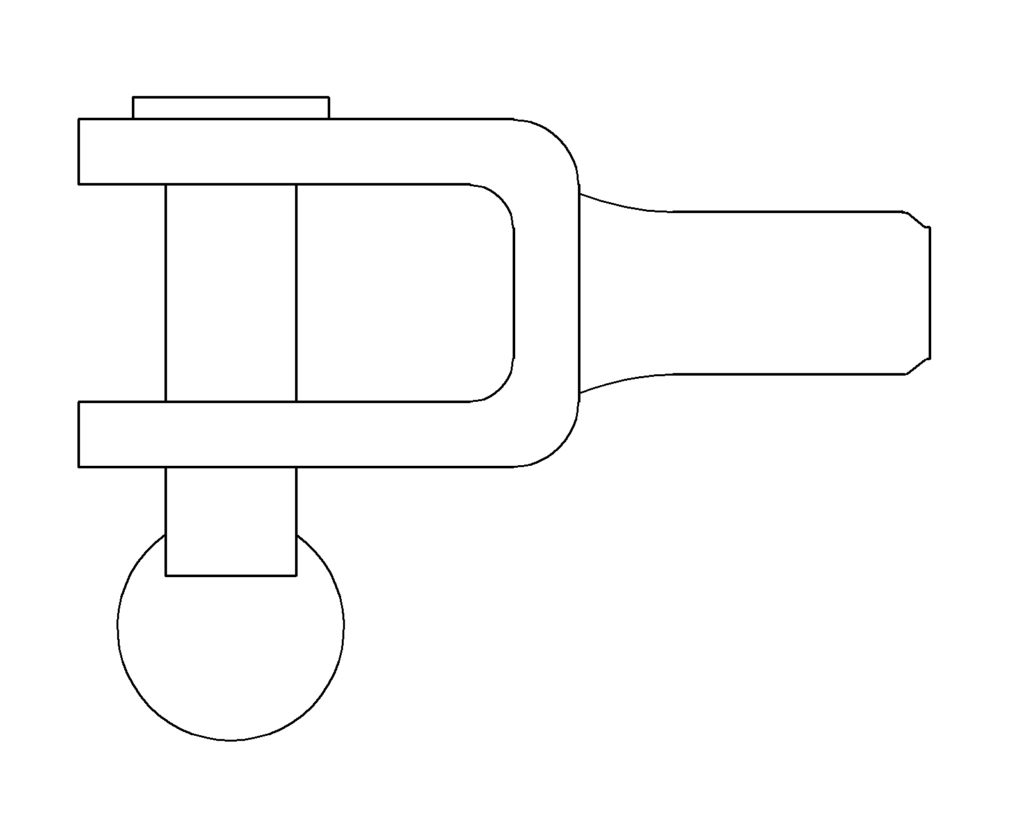

Las tres maneras más habituales de terminar un cable son con varilla, horquilla y anilla.

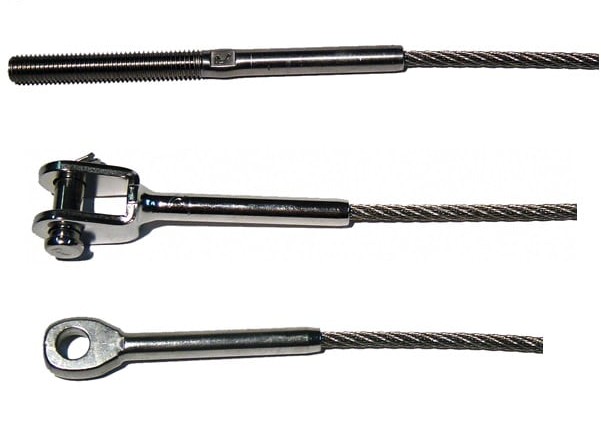

Para ello existen dos opciones: utilizar terminales prensados directamente en el cable (lo hacemos con maquinaria especial en el taller) o mediante un terminal manual (o de automontaje), que se puede colocar fácilmente con llaves inglesas.
1.1 — Extremos CON Terminales prensados
Cuando terminamos el cable con estos terminales, no es necesario hacer nada en la instalación porque ya vienen prensados directamente desde el taller. Por eso, las medidas deben ser precisas para que todo encaje correctamente en el lugar de instalación.
1.2 — Extremos Con Terminal manual

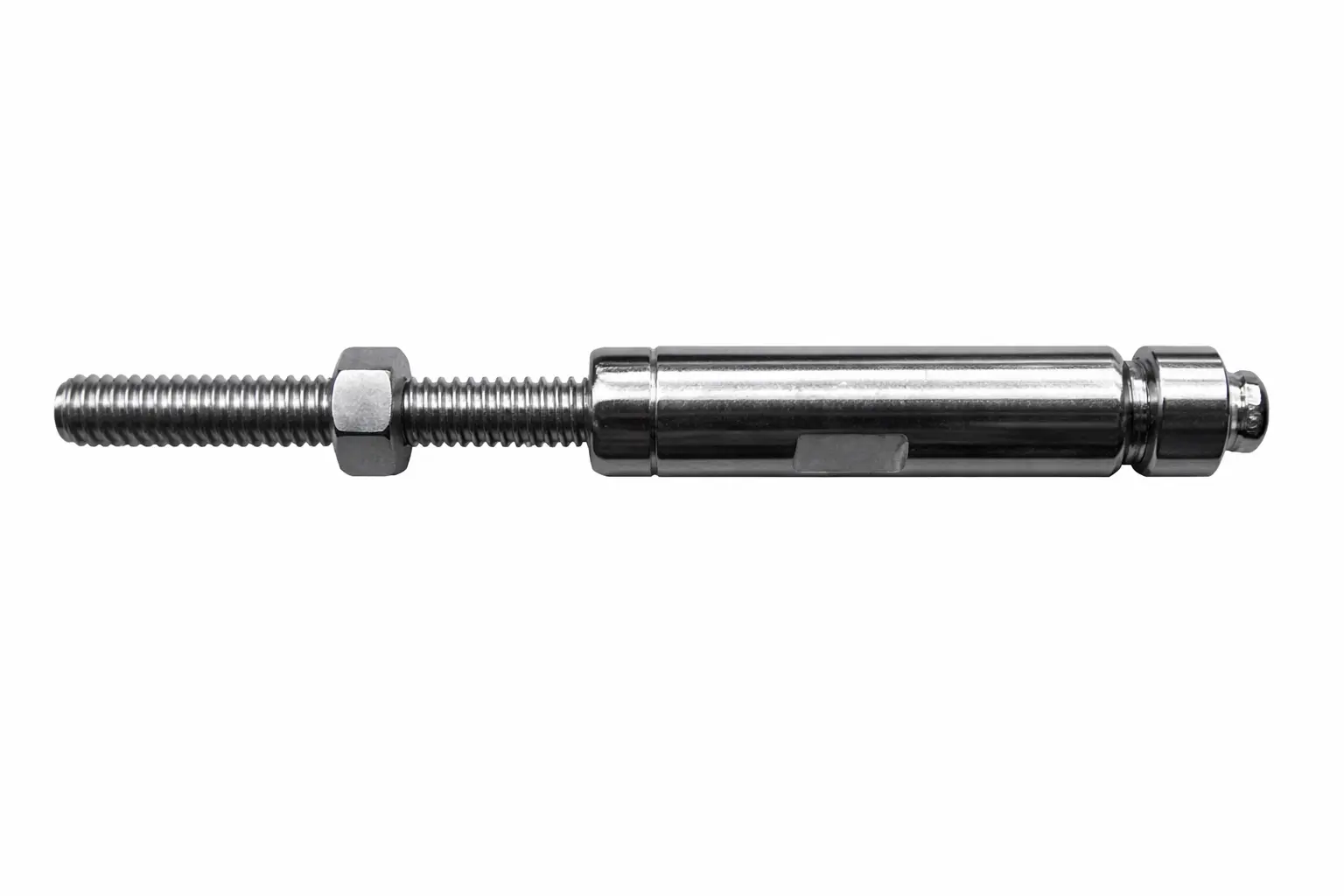

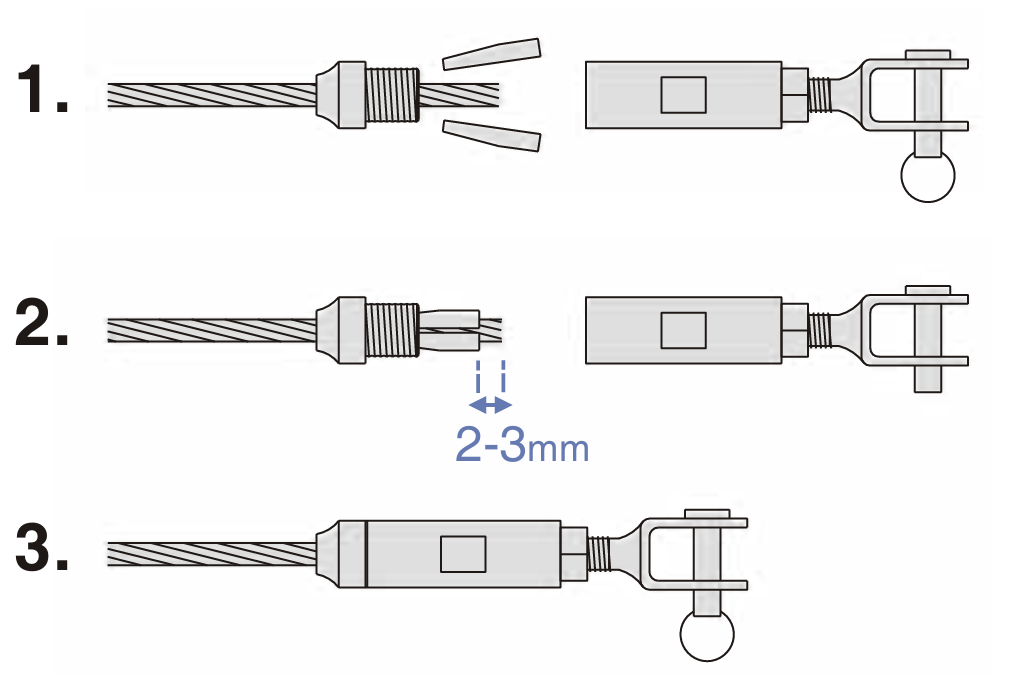

El terminal manual (o de automontaje) se coloca con un par de llaves inglesas. Esto permite cortar el cable directamente en el lugar de instalación, lo que ofrece mayor flexibilidad en el montaje.

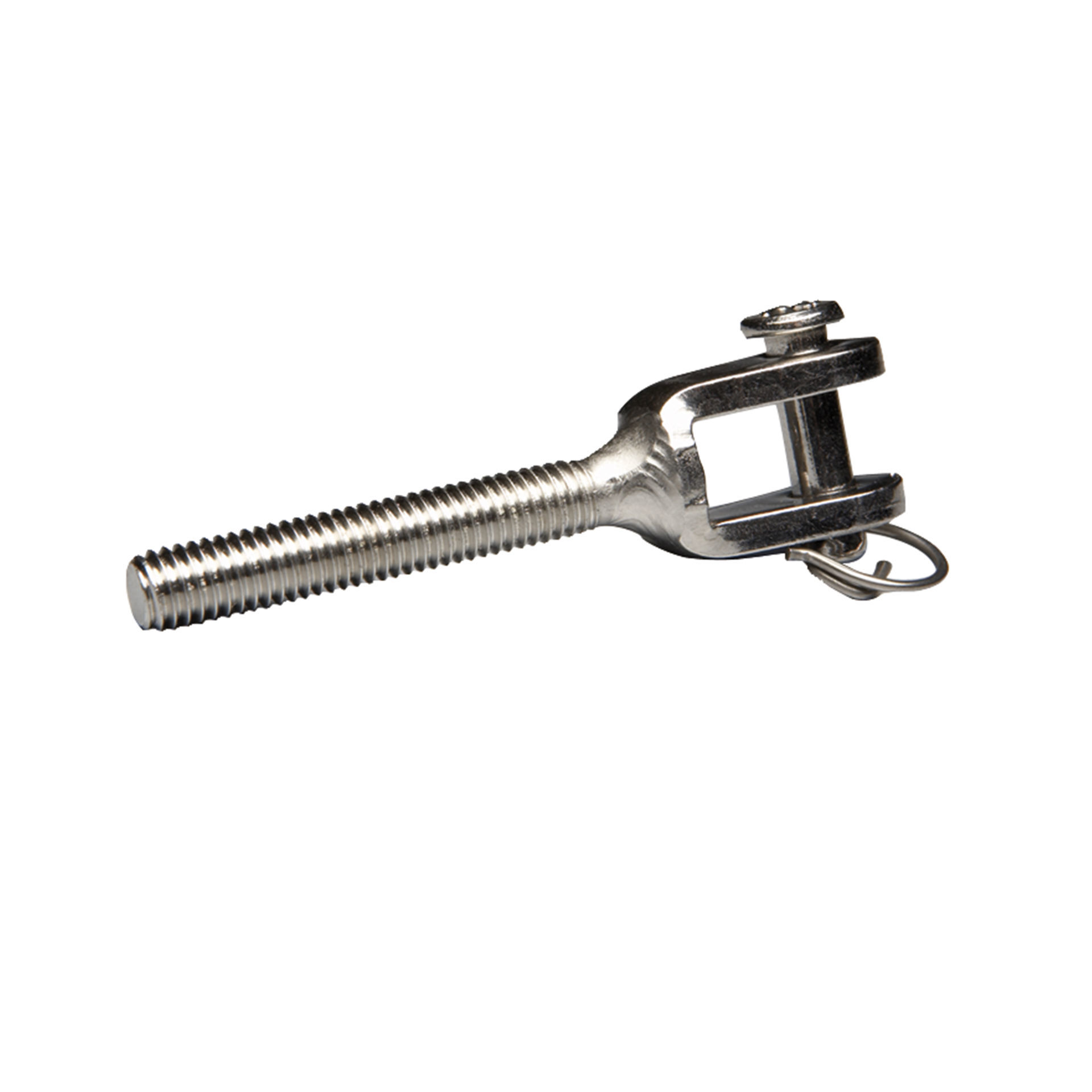

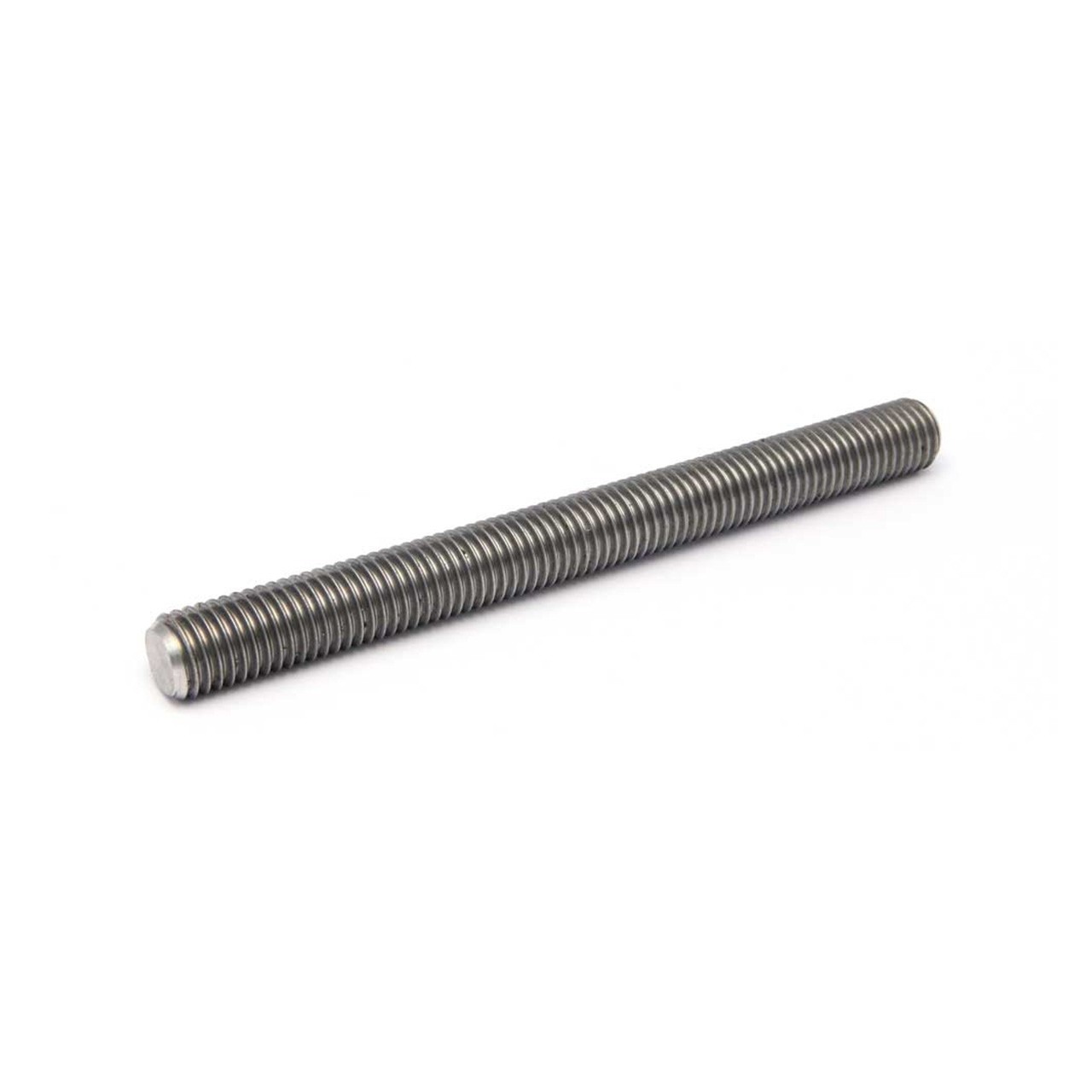

Este terminal tiene una rosca hembra en la que podemos colocar los distintos finales mostrados en el Punto 1: varilla roscada, horquilla con rosca o anilla con rosca:
2 — Tensión del cable
Cualquier tramo de cable requiere, como mínimo, un sistema de tensión para poder ajustarlo a la medida exacta durante la instalación. Hay dos sistemas principales: extremo con varilla y cuerpo tensor.

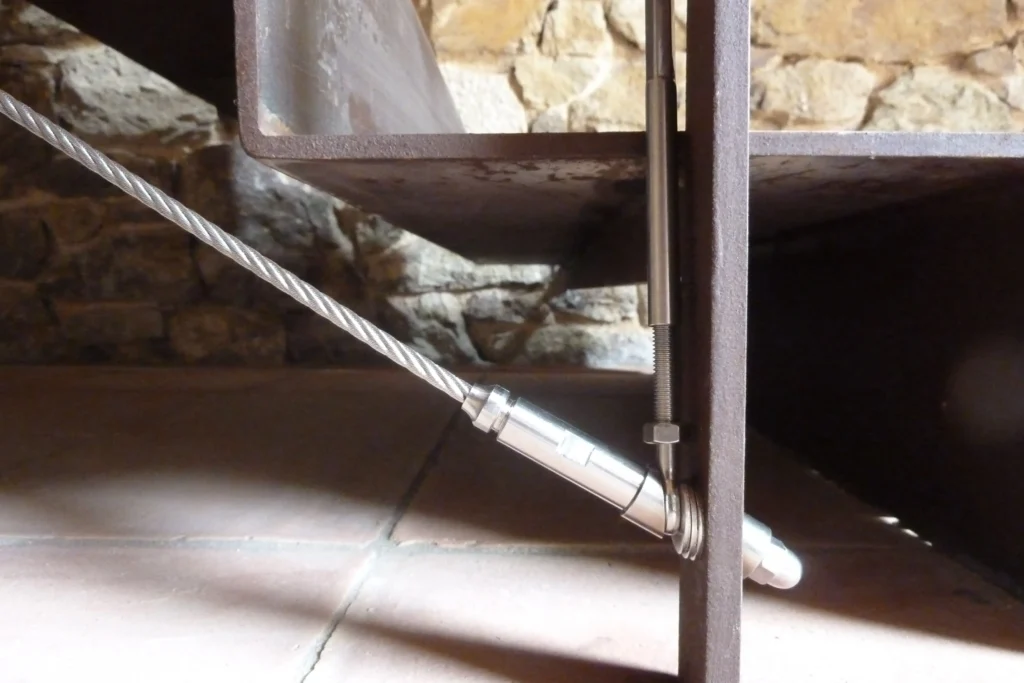

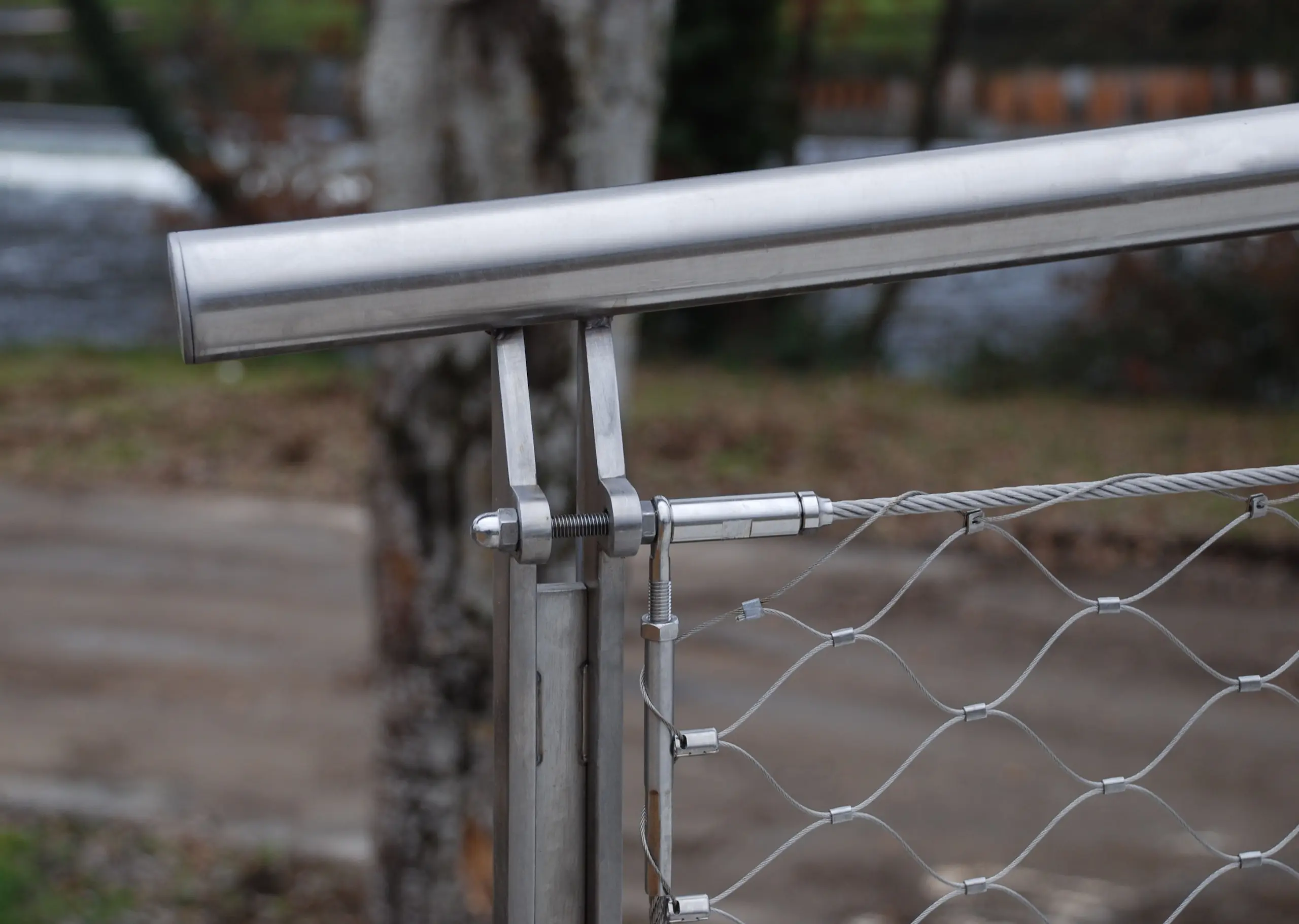

Tensión por extremo con varilla Si un cable tiene un extremo acabado con varilla, ya se considera un sistema de tensión, ya que al enhebrar la varilla por un agujero, una oreja o similar, y apretar una tuerca por el otro lado, conseguimos tensar el cable y dejarlo ajustado.

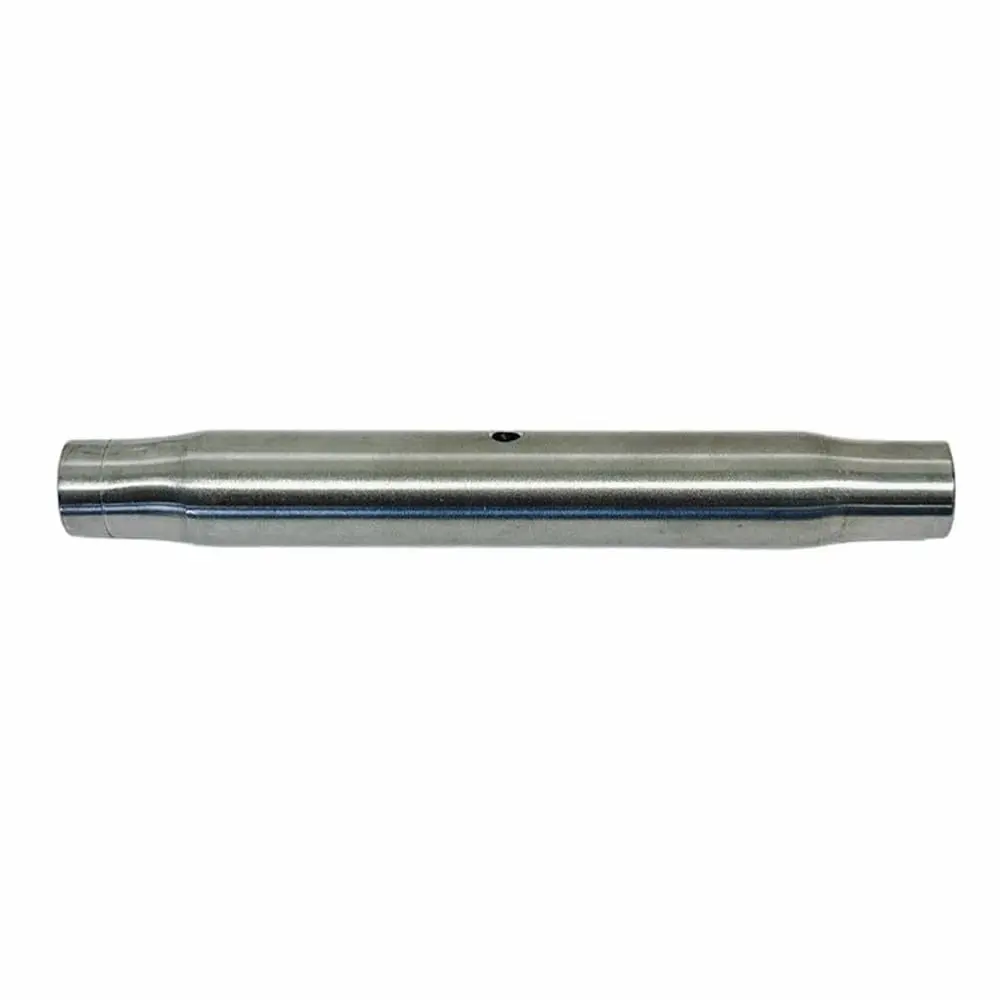

Tensión por cuerpo tensor El cuerpo tensor se coloca en medio del cable o en uno de sus extremos. Al girarlo, conseguimos reducir o aumentar la longitud del cable, con lo que podemos dejarlo perfectamente tensado y ajustado.
3 — Soportes intermedios
Si el cable es muy largo, hay que colocar puntos de soporte intermedios para evitar que este se combe demasiado. La distancia máxima entre estos soportes varía entre 1 y 2 metros, en función del diámetro del cable. Los soportes pueden ser de dos tipos.
3.1 — Soportes intermedios: integrados
Los soportes integrados en la estructura son anillas, orejas o cáncamos soldados o embebidos en la estructura, o agujeros taladrados directamente en la estructura por los que podemos enhebrar el cable.

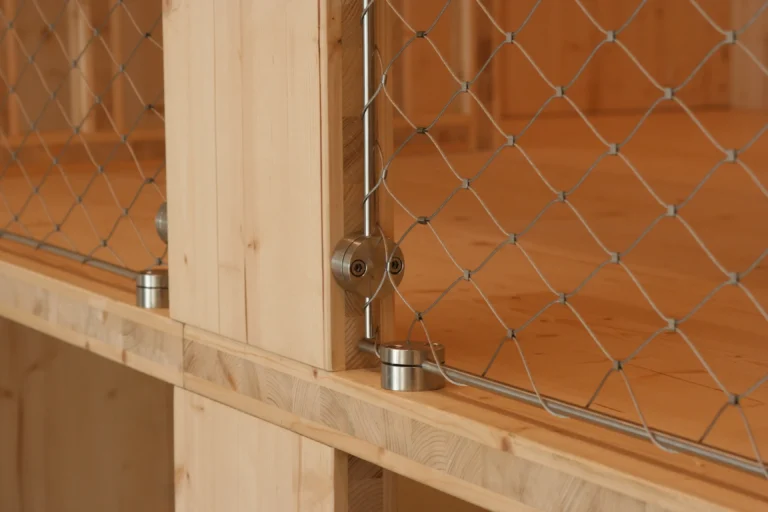

3.2 — Soportes intermedios: Como accesorios
Estos se fijan a la estructura posteriormente mediante tornillos. Nosotros recomendamos tres: anilla, horquilla y prensa.

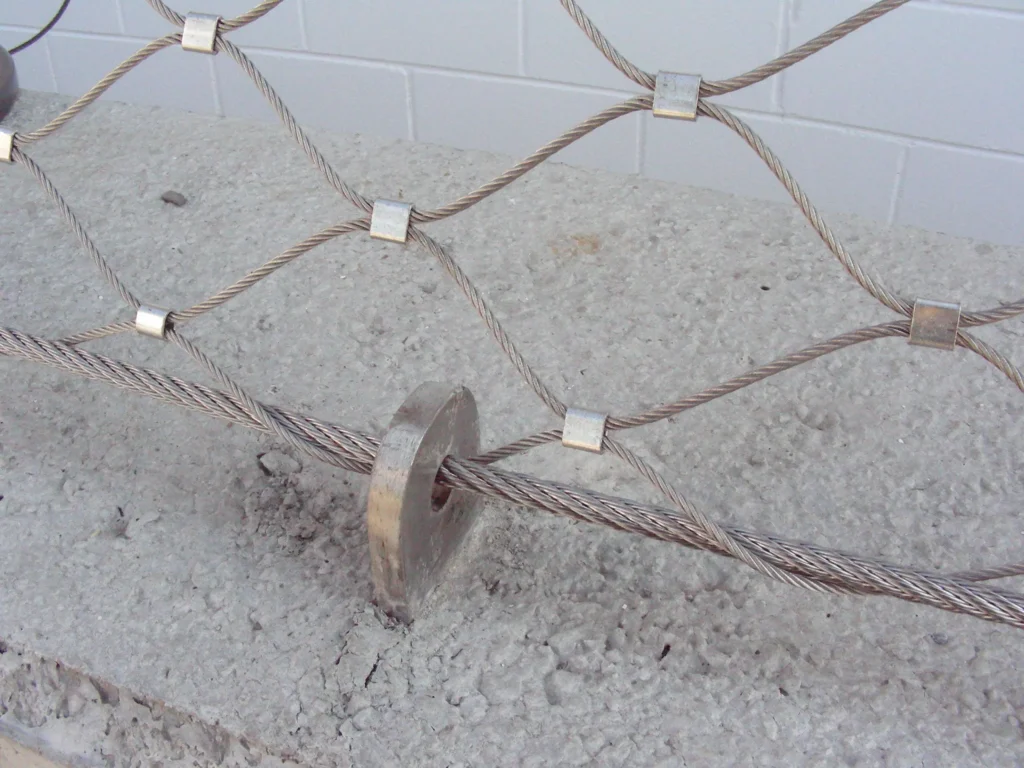

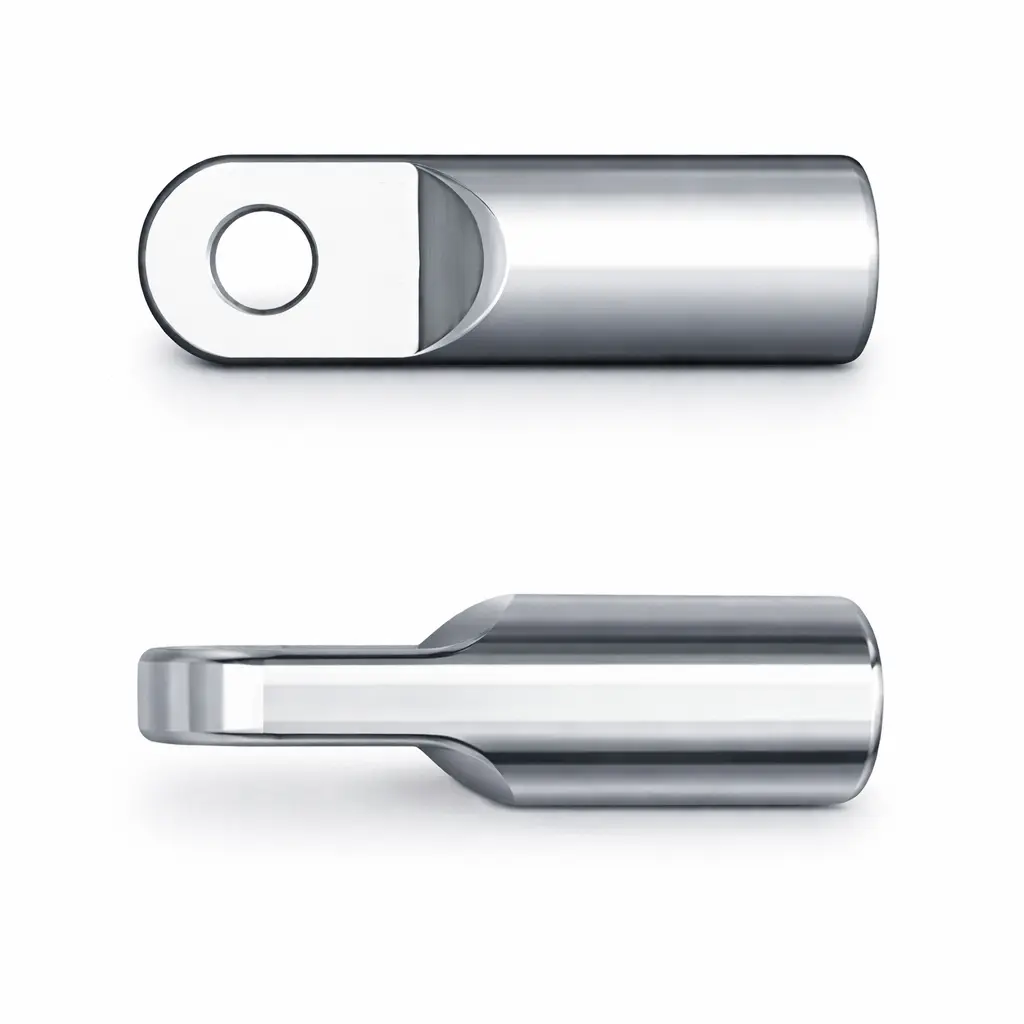

Anilla Es el más discreto. El diámetro del agujero es el mismo que el del cable, y el cable debe enhebrarse por todas las anillas antes de colocar los terminales de los extremos.
Si necesitas un cable así, te lo mandaremos con las anillas enhebradas y los terminales prensados. Si utilizas terminales de automontaje, simplemente tienes que enhebrar el cable por las anillas antes de colocarlos.

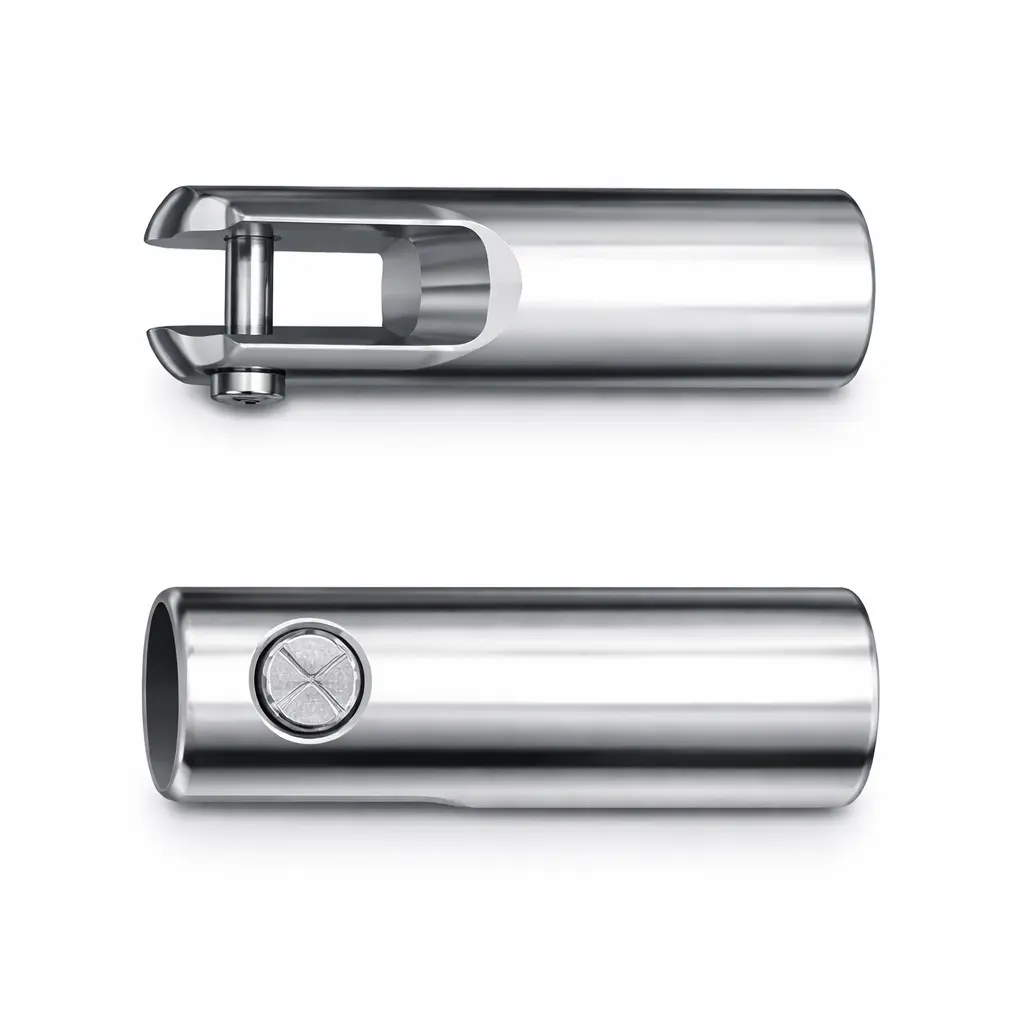

Horquilla La horquilla se puede abrir, por lo que no es necesario enhebrar el cable antes de colocar los terminales. Se puede fijar el cable por los extremos, tensarlo y después pasarlo por estos soportes. Da un poco más de flexibilidad durante la instalación.

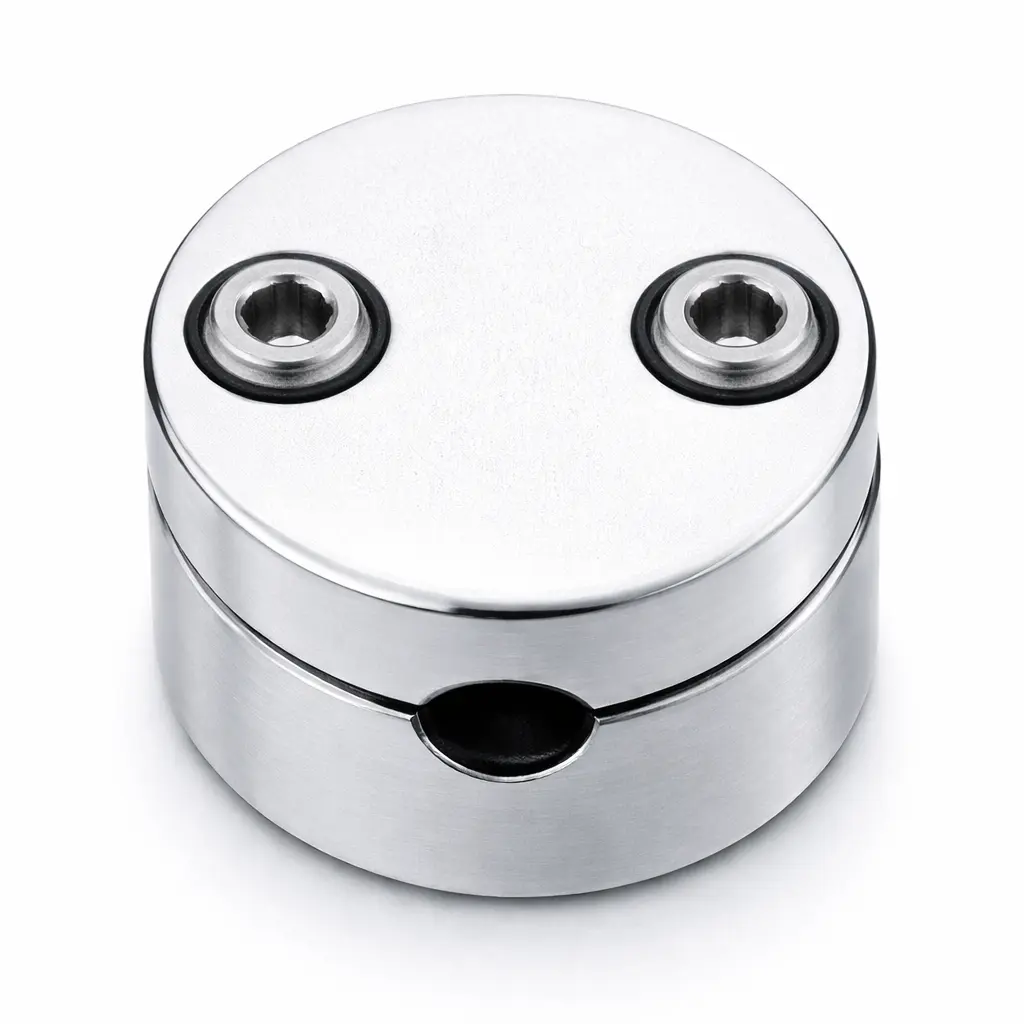

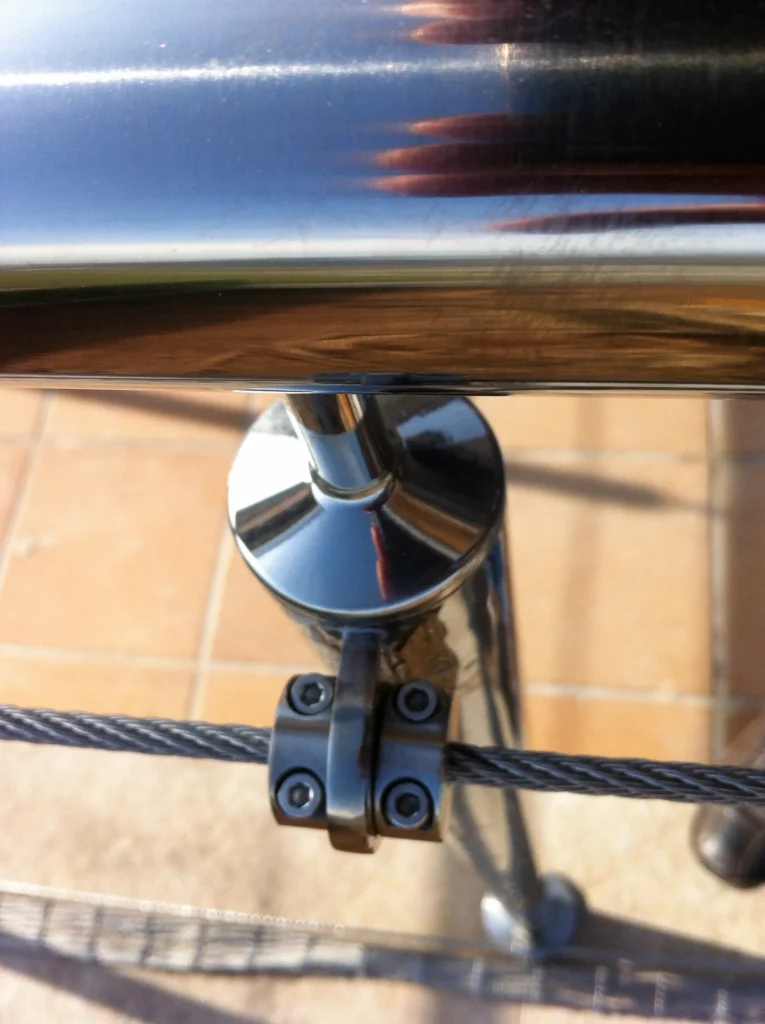

Prensa Se puede abrir como la horquilla. Además, al apretar los tornillos, el cable queda prensado, lo que ayuda a repartir los esfuerzos entre todos los puntos de soporte del cable, y no solo en los extremos.
4 — Otros componentes
Freno de cable Son pequeñas grapas que presionan el cable.
Se colocan a ambos lados de los soportes por los que pasa el cable. Es importante utilizarlos en estructuras donde queremos repartir los esfuerzos del cable entre varios soportes (los que tienen frenos).

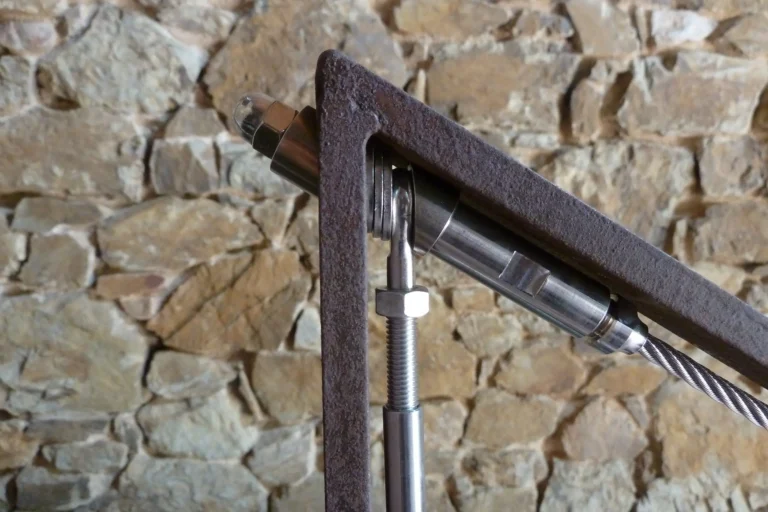

Casquillos con ángulo Son pequeños casquillos cortados con el mismo ángulo que la inclinación del marco.
Sirven para orientar el extremo de un cable acabado con varilla. Hay para adaptar a superficies planas (foto) y tubos redondos.
Separadores Son varillas lisas con un terminal anilla en cada extremo.

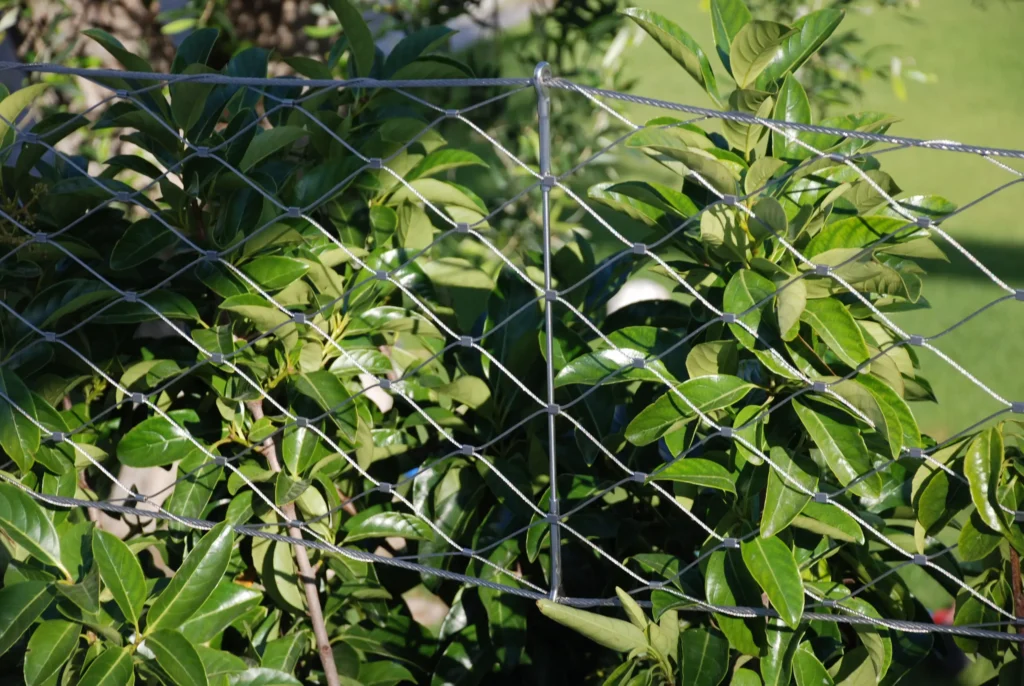

Se utilizan en mallas que no tienen estructura superior o inferior y los cables solo están sujetos por los extremos.
Su función es mantener el cable del marco separado y la malla en su posición, ya que, si no, la tensión de la malla comba el conjunto hacia adentro.
