Si estás planificando una instalación de redes de acero inoxidable en un marco de cable, necesitarás elementos de soporte o guías por donde pasar el cable del perímetro. Estos pueden ser postes o pilares verticales, así como anclajes —como cáncamos o anillas— fijados a la estructura de soporte.

En este tipo de proyectos, una de las preguntas más frecuentes es a qué distancia deben colocarse los puntos de soporte para garantizar una correcta tensión del cable. Si te encuentras en esta misma situación, sigue leyendo.

En este artículo encontrarás una guía técnica orientativa para definir la distancia entre puntos de fijación en instalaciones de malla de acero inoxidable con marco de cable, integrando criterios de diseño estructural, comportamiento del cable y características propias de la malla.

PRINCIPIOS GENERALES DE DISEÑO

En una instalación de malla de acero inoxidable fijada a un marco de cable, la distancia entre los puntos de fijación (o anclajes) que sujetan el cable del marco depende principalmente de:

• El diámetro del cable del marco, que a su vez está condicionado por la resistencia de la estructura soporte. Un mayor diámetro implica mayores fuerzas transmitidas a los anclajes y a la estructura.
• La apertura de la malla, que determina su elasticidad. Cuanto más pequeño es el tamaño del rombo, mayor es la elasticidad de la malla, lo que incrementa el impacto de las cargas dinámicas* y la necesidad de limitar la flecha del cable.
• Las cargas previstas, como empuje de personas, viento, nieve o impactos.
• La flecha admisible del cable, tanto por criterios estructurales como estéticos.

*Cargas dinámicas: fuerzas variables que pueden actuar sobre la malla como impactos o golpes, viento, vibraciones y movimientos de la estructura.

1 — comportamiento del cable del marco

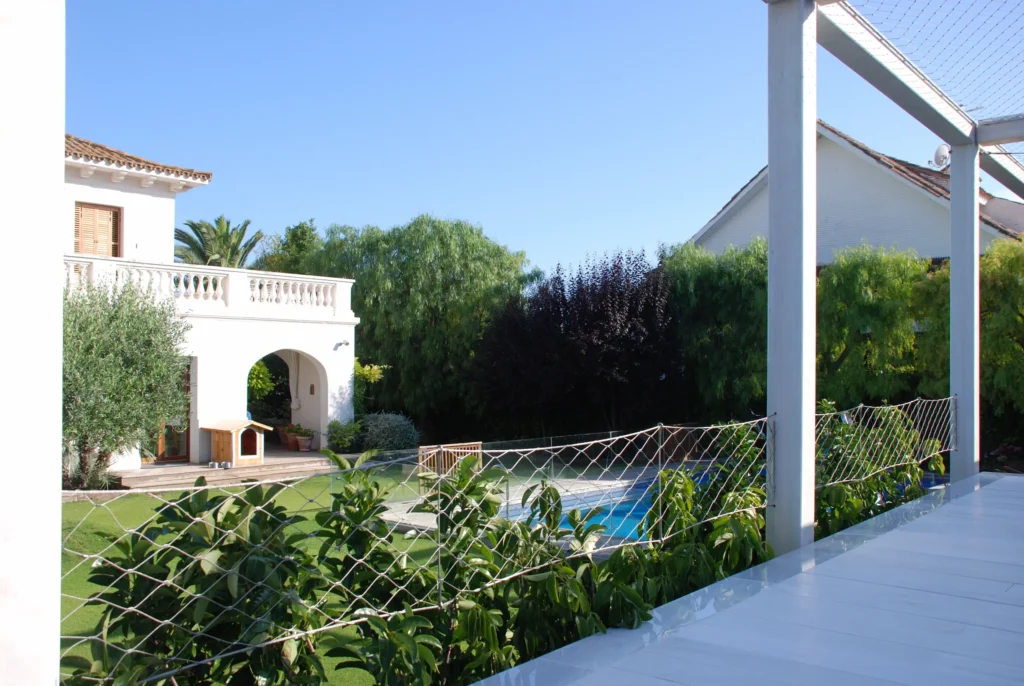

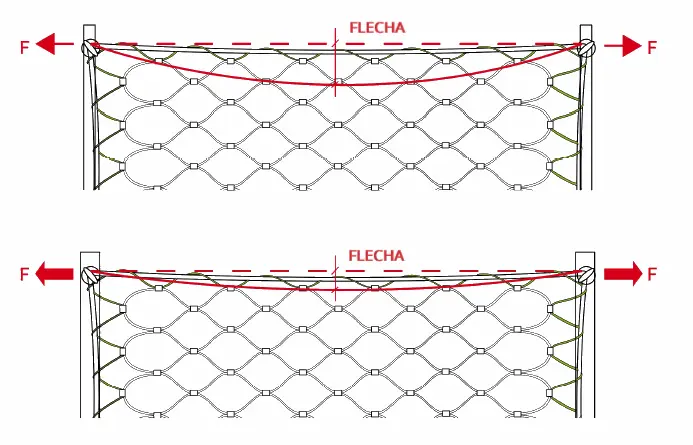

En marcos de cable, debido a su flexibilidad, el cable desarrolla de forma natural una curvatura perpendicular a la dirección de la tensión. Esta curvatura se denomina flecha del cable. La flecha es la distancia vertical máxima entre la línea recta imaginaria que une dos puntos de fijación y el punto más bajo del cable, formando una curva conocida como catenaria.

En aplicaciones arquitectónicas se recomienda habitualmente una flecha aproximada del 2 % al 4 % de la luz entre puntos de fijación, siendo el 3 % un valor habitual de referencia.

2 — influencia de la malla

Las características de la malla influyen en la distancia entre anclajes:

• Mallas con rombo pequeño (por ejemplo 30 × 52 mm)
  Mayor elasticidad → mayor transferencia de deformaciones al cable → menor distancia recomendada entre anclajes.
• Mallas estándar (por ejemplo 60 × 105 mm)
  Comportamiento equilibrado → distancias intermedias.
• Mallas con rombo grande (por ejemplo ≥ 100 × 175 mm)
  Menor elasticidad → se pueden admitir mayores separaciones, dependiendo de las cargas.

Además, el diámetro del cable de la malla influye en la rigidez global. Cables más gruesos generan mayores fuerzas en el cable del marco.

3 — Recomendaciones orientativas según el diámetro del cable

Caso estándar: malla con apertura de rombo 60 × 105 mm y cable de ⌀1,5 mm. Las distancias aquí indicadas deben considerarse valores de referencia para cargas moderadas, como protección contra caídas en zonas residenciales o comerciales.

4 — Ajustes según variantes de malla

5 — Influencia de la estructura soporte

El dimensionado definitivo depende de la resistencia del soporte:

• Hormigón o acero estructural → permiten mayores tensiones.
• Fachadas ligeras, madera o subestructuras débiles → requieren cables más pequeños y distancias de anclaje menores.

Un cable de mayor diámetro transmite mayores cargas a los puntos de fijación. Por ello, el diámetro debe seleccionarse en función de la capacidad portante de la estructura.

6 — Casos con cargas elevadas

Para zonas de uso público intensivo, estadios, puentes o barandillas con empuje significativo:

• Reducir la distancia entre puntos de fijación.
• Utilizar cables de mayor diámetro (cable del marco mínimo de 6 mm y cable de la malla mínimo 1,5 mm).
• Verificar mediante cálculo estructural.

VER ARTÍCULO «COMPONENTES PARA UN MARCO DE CABLE EN REDES DE ACERO INOXIDABLE» →

7 — Repartir las fuerzas del cable del marco mediante prensas

Cuando el cable del marco es largo y atraviesa varios puntos de fijación o soportes intermedios (por ejemplo, postes con orejas/guías o cáncamos/anillas), se recomienda utilizar prensas o frenos de cable para repartir las fuerzas a lo largo del cable.

Estas pequeñas prensas o grapas presionan el cable, limitando su desplazamiento y subdividiendo el sistema en tramos más cortos. De este modo se reducen las concentraciones de tensión en los extremos, se controla la flecha en cada tramo y se mejora la estabilidad general frente a viento, impactos o empujes.

Recomendaciones de instalación:

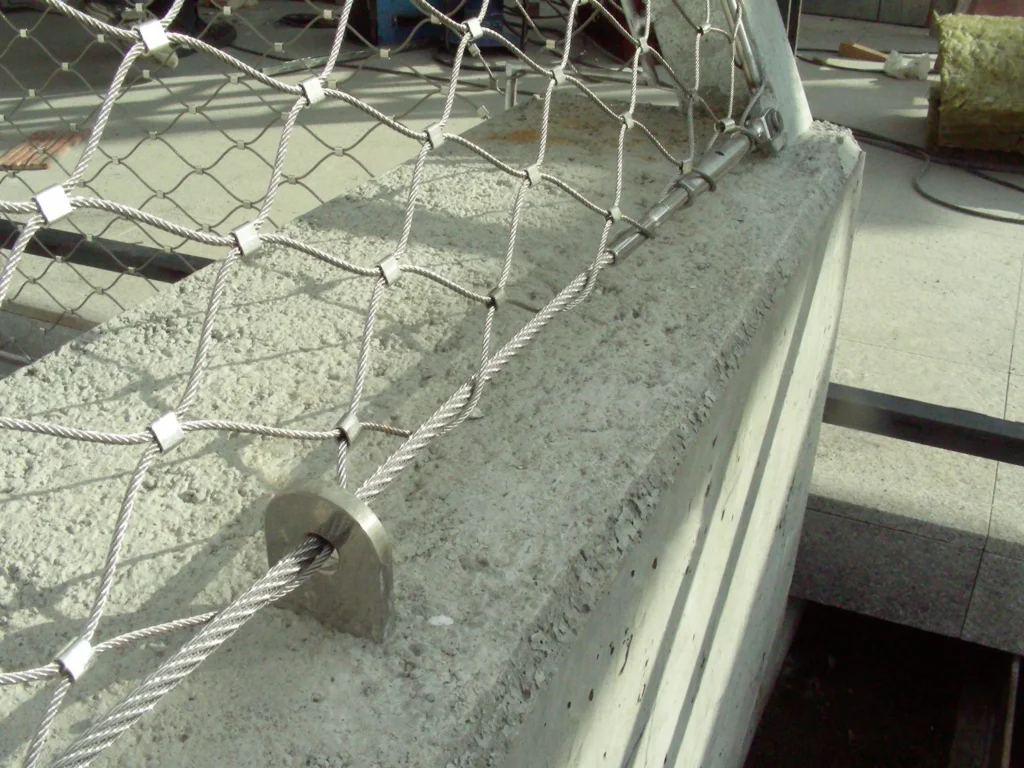

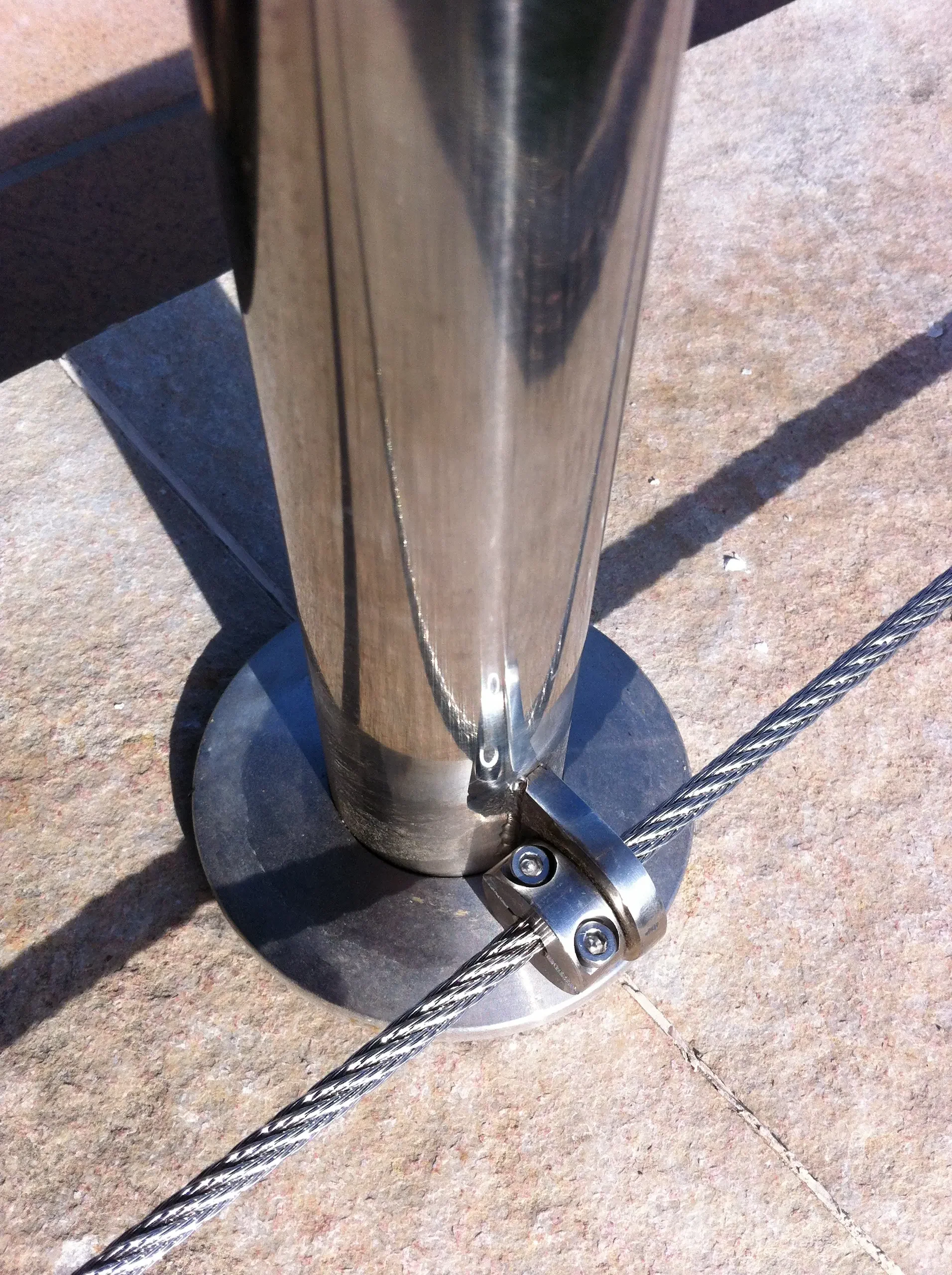

• Colocar 2 frenos en cada soporte, uno a cada lado de las guías o anillas. Por ejemplo, en el caso de postes con orejas, se colocan 4 frenos por poste, 2 arriba y dos abajo.
• En cables de mayor diámetro (≥ 8–10 mm), grandes luces o zonas con cargas elevadas, se puede reducir la distancia entre frenos.
• A tener en cuenta: si no se quiere colocar frenos, los montantes donde se fijan los extremos de los cables tienen que soportar toda la tensión.

Ejemplos orientativos:

• Cable de 6 mm con postes cada 1,5 m → frenos en cada poste o cada dos postes.
• Cable de 10 mm con postes cada 3 m → frenos al menos cada 3 postes.

Nota importante: Estos ejemplos deben verificarse siempre con un estructurista ya que dependen de muchos factores ajenos a nuestro material, como, por ejemplo, de la estructura de soporte de la malla. Especialmente para proyectos con cargas especiales, se recomienda un cálculo específico
